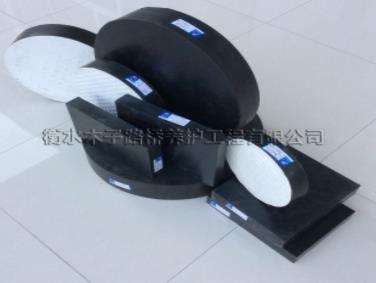

板式橡胶支座由多层橡胶与薄钢板镶嵌、粘合、硫化而成。有良好的弹性以适应梁端的转动，有较大的剪切变形以满足上部构造的水平位移。可减少动载对桥跨结构与墩台的冲击作用。板式橡胶支座有哪些适用范围?

　　普通板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座。

　　应尽量选择年平均气温时进行，同时要按照设计图纸标明的支座中心位置正确就位，并保证支座与上、下部结构之间紧密接触，不得出现空隙。支座应尽量水平安装，当倾斜安装时，最大纵坡不能超过2%，且在选择支座时，要考虑因倾斜安装所需要增加的剪切变形影响，当纵坡大于2%时，要采取措施使支座平置。

　　支座应考虑更换、拆除和安装方便。任何情况下允许两个或两个以上支座沿梁中心线在同一支撑点并排安装，在同一根梁上，横向不得设置多于两个支座，也不允许把不同规格的支座并排安装，且施工时要确保每个支座均匀受力。

　　选择支座承载力时，尽可能与桥梁实际支点反力相吻合，而不应采用比桥梁支点实际反力大得多的规格支座。

　　注意梁底预埋钢板尺寸及锚固螺栓位置。梁底预埋钢板尺寸及厚度，设计人员可根据实际需要自行确定，一般比支座上钢板尺寸略大为宜。施工时需确保梁底预埋钢板锚固螺栓位置和支座上钢板及墩台上安放支座下钢板处锚固螺栓位置准确无误。板式橡胶支座的适用范围比较广泛
